Montaje de un ordenador paso a paso

Después de leer nuestro material anterior sobre la selección de componentes individuales, ya sabe lo que debe buscar al seleccionar el hardware del ordenador. Así que ha llegado el momento de convertir todos los componentes en una unidad operativa.

Este material está dirigido principalmente a personas que nunca antes han tenido que enfrentarse al montaje de un PC con sus propias manos. Todo el proceso de montaje de un ordenador, al contrario de lo que pueda parecer, es muy sencillo y puede compararse con el montaje de un conjunto de ladrillos LEGO™, sólo hay que prestar atención a algunos detalles y reducir ligeramente el uso de la fuerza, y sin duda conseguirá montar con seguridad el ordenador por primera vez.

Hay al menos tantas formas de montar un ordenador como métodos de aplicar pasta a un procesador. En un momento hablaremos de la pasta y el procesador, pero queremos que sepas que hay tantos especialistas en la materia como opiniones y métodos, y en este material describiremos uno de ellos.



Preparación del montaje

Al principio, conviene familiarizarse con los componentes que tenemos en nuestro poder. Para poder montar un ordenador necesitamos componentes compatibles entre sí, como: carcasa, placa base, procesador, módulos RAM, fuente de alimentación y al menos un dispositivo de almacenamiento libre, por ejemplo, un SSD de la serie GOODRAM o IRDM de tu elección que te permita instalar un sistema operativo libre.

De las herramientas, las siguientes te serán útiles: un destornillador Phillips largo para montar el disipador de la CPU, un destornillador Phillips corto para montar los demás componentes (incluida la placa base a la carcasa), la pasta térmica recomendada (ya que la pasta original del disipador no siempre merece la pena mirarla), toallitas o papel desechables junto con alcohol (preferiblemente isopropílico) para desengrasar la CPU antes de aplicar la pasta térmica.

También es buena idea prepararse y deshacerse de las cargas eléctricas del cuerpo, que pueden crearse si se tiene una alfombra o ropa eléctricamente susceptible. Creo que todo el mundo se ha encontrado al menos una vez con el fenómeno de que, tras tocar un componente metálico o a otra persona, ha sentido una extraña sensación de escozor creada por una chispa saltarina: una chispa de este tipo puede matar un componente que vayas a tocar mientras montas tu ordenador. Para protegerse contra este fenómeno, vale la pena armarse con una alfombrilla/almohadilla y una banda antiestática (ESD). Sin embargo, si no quiere gastar dinero extra en equipos utilizados por servicios profesionales, en casa puede deshacerse de las cargas eléctricas tocando un componente metálico que esté conectado a tierra, y lo ideal es que un radiador sirva para este fin, ¡no es ninguna broma! Este procedimiento puede salvar su costoso equipo.



Paso 1 Preparación de la placa base

Este es el paso más difícil, que consta de varios pasos menores. En este punto hay que prestar especial atención a los movimientos, ya que será el que más contacto tenga con los componentes más delicados del ordenador. Al principio, debes empezar por la placa base y su preparación para la posterior instalación. Saca la placa de la caja y de la lámina antiestática en la que seguramente irá envuelta la nueva placa base. Procura no poner la placa sobre esta lámina, ya que sólo cumple su función si «esconde» la electrónica de su interior. De lo contrario, la placa podría resultar dañada por una descarga electrostática repentina. Recomendamos utilizar el embalaje de cartón justo de la placa base como soporte durante el montaje posterior.

El siguiente paso es montar el procesador en la placa, y este paso varía un poco dependiendo de la marca de procesador que se pretenda utilizar.



Paso 1.1 Montaje del procesador

En el caso de las placas base para procesadores INTEL, debe prestarse especial atención al zócalo del procesador, ya que en él hay cientos de pequeñas patillas, cuya torsión o rotura completa provocará con toda probabilidad daños. Levante la clavija, situada justo al lado del zócalo, para que aparezcan todas las patillas vulnerables.

Cada zócalo tiene sus propias marcas para el procesador, y en este caso se trata de un pequeño triángulo situado normalmente en la esquina inferior izquierda del zócalo. En el procesador también encontrará marcas idénticas en una de las cuatro esquinas.

Cuando el zócalo esté abierto, saque el procesador y colóquelo suavemente, sin forzarlo, en el zócalo. Cuando notes que se ha asentado en las ranuras adecuadas (no se mueve de lado a lado y se queda estático cubriendo todos los pines), puedes tumbarlo suavemente y enganchar la tapa de presión con el zócalo aún levantado. No hace falta que quites tú mismo la tapa protectora negra, que sin duda está en el componente que presiona el procesador (CPU) contra el zócalo. Esta pieza protectora negra se desprenderá sola cuando cierres bien el jack. Todo lo que tienes que hacer es empujarla hacia abajo en la dirección opuesta a la apertura y la CPU se asentará en su sitio.

Con los procesadores AMD, en cambio, lo más frecuente es que nos encontremos con el diseño opuesto en comparación con INTEL. Dado que los procesadores AMD más comunes tienen las patillas en el procesador, éste es el componente más delicado. Si se dañan los «pies» del procesador, se producirá el mismo efecto que si se dañan las patillas del interior del zócalo. La etapa de montaje de los procesadores AMD es muy similar a la de los procesadores INTEL, salvo que no disponemos de pestaña de presión. Basta con levantar el gato hacia arriba, con lo que el zócalo se nos moverá ligeramente en una dirección. Las marcas para el correcto asentamiento del procesador son muy similares, es decir, buscamos un pequeño triángulo en una esquina del zócalo. Debemos encontrar el mismo triángulo en la esquina del procesador. Las marcas deben coincidir entre sí. Inserte el procesador y apriete la palanca del zócalo. En este punto ha montado correctamente su procesador.



Paso 1.2 Instalación de los módulos RAM

Una vez instalado correctamente el procesador, durante este paso también es conveniente desembalar los módulos de memoria RAM e instalarlos. Para ello, es necesario abrir uno (superior) o dos (superior e inferior) pestillos que sujetan los módulos.

Aplique ligeramente los módulos en las ranuras RAM y compruebe el ajuste de una pestaña con la muesca de la placa (PCB) del módulo de memoria. Cuando esté seguro de que el módulo no se ha aplicado a la inversa – a continuación, sólo queda presionar los módulos en la ranura hasta que oiga el clic característico de los pestillos.

Para aprovechar al máximo el ancho de banda de los módulos, es necesario prestar atención al orden de ocupación de las ranuras de RAM. Lo más habitual es que el primer par para módulos RAM esté marcado con un asterisco en la placa base.

Si no puede encontrar o leer correctamente estas marcas, merece la pena consultar el manual de la placa base para no equivocarse en esta fase. La mayoría de las veces se trata de la segunda y cuarta ranuras de RAM (de cuatro) contando desde el lado del zócalo del procesador para el primer par. Si usted planea llenar todos los bancos (ranuras) de RAM – usted puede olvidarse de este paso y sólo prestar atención a la correcta instalación, ya que el orden no importa. Recuerde utilizar módulos con los mismos parámetros, de lo contrario funcionarán con los parámetros del módulo más débil, y en el peor de los casos no funcionarán en absoluto debido a la incompatibilidad.



Paso 1.3 Instalación del disipador de la CPU

El último paso importante a la hora de preparar la placa base es colocar la refrigeración en el procesador, cuando pienses instalar una refrigeración compuesta por un disipador térmico y un ventilador, porque en esta fase es más fácil conectar la alimentación del ventilador a la placa base. Preparar el disipador de calor de la refrigeración y todos los componentes de montaje, incluyendo la placa posterior (uno de los principales componentes de montaje, que se adjunta desde la parte posterior de la placa base) de toda la refrigeración de acuerdo con las instrucciones del fabricante – la mayoría de los fabricantes utilizan sus propios pasos de montaje dedicado, por lo que vale la pena mirar en dichas instrucciones.

Es conveniente limpiar el disipador de calor (IHS) del procesador con alcohol isopropílico o normal. En esta fase es necesario aplicar pasta conductora térmica. Existen muchos métodos de aplicación de pasta, pero el más recomendado y probado es aplicar pasta en forma de una gran «X». Además, puede encontrar métodos con tres rayas, granos de guisante o extensión completa de la pasta sobre el procesador con palillos o espátula, que suele añadirse al kit con la pasta.

No olvides despegar la película protectora del soporte de refrigeración y atornillar la refrigeración a la placa posterior que preparaste anteriormente.

El último paso es enchufar la fuente de alimentación para el ventilador, y para ello le animamos de nuevo a echar un vistazo al manual de la placa base para localizar correctamente el conector de alimentación correcto para el ventilador de la CPU. La designación más común es «CPU FAN». «CPU OPT», por otro lado, se refiere a los ventiladores opcionales o a la bomba AiO en caso de que no haya conector «CPU PUMP».



Paso 1.4 Montaje de la unidad M.2 opcional

Si tienes una unidad M.2, también es buena idea montarla en este punto, para no tener que hacerlo más tarde con el espacio limitado de la carcasa y la tarjeta gráfica. Tendrás que empezar por preparar un soporte roscado para la unidad M.2 en el extremo de la misma, después sólo tendrás que introducir la unidad en la ranura M.2 con un ángulo de unos 45º, deslizarla suavemente y presionar la parte posterior de la unidad contra dicho soporte. El siguiente paso será atornillar la unidad con el tornillo incluido.

Para SSD SATA de 2,5″ o HDD SATA de 3,5″, la oportunidad de montar este tipo de unidades será un poco más tarde al preparar la carcasa.



Paso 2 Preparación de la carcasa para la instalación

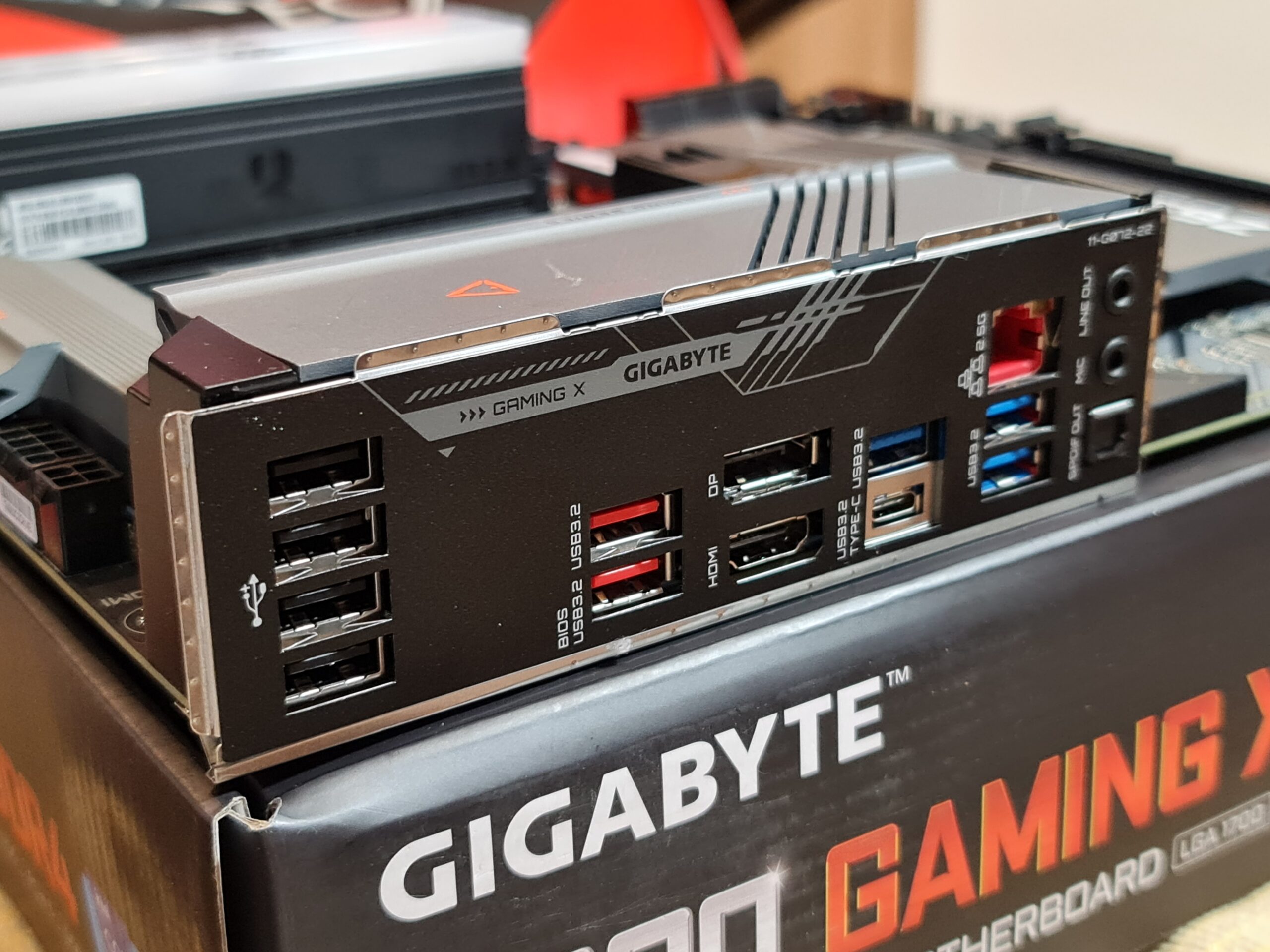

Le animamos a que empiece a preparar su carcasa con la ya legendaria tapa de I/O para los conectores de la placa base, ya que es el elemento que más a menudo se pasa por alto y se olvida. La ausencia de esta tapa no dificulta en absoluto el trabajo en el ordenador y no hará que nuestro ordenador deje de funcionar, pero la presencia de esta tapa reduce eficazmente la cantidad de polvo que entra en la caja, por lo que merece la pena recordarlo. Encontrarás esta tapa en la caja de la placa base. Basta con desembalarla y presionarla desde el interior de la carcasa con el lado adecuado. En nuestro caso, la tapa del puerto de I/O está permanentemente unida a la placa base y es una con ella.

Puede ser útil quitar las tapas de los conectores de la tarjeta gráfica. Es necesario retirarlos a una altura suficiente para poder enchufar posteriormente el cableado a la tarjeta gráfica, si se dispone de una tarjeta dedicada. A continuación, conviene preparar la fuente de alimentación en la carcasa y la mayor parte del cableado necesario. En esta etapa, también, hay que pensar en la llamada gestión de cables, con el fin de controlar el caos de cables, porque en la forma final de la computadora habrá algunos de ellos, y el orden mantenido afecta positivamente a la estética de todo el kit y, a menudo también afecta el flujo de aire, es decir, la correcta ventilación de aire en el caso, que puede traducirse directamente en las temperaturas y el rendimiento. Todos los cables necesarios deben pasarse por la parte trasera de la caja si es posible, y para ello se pueden utilizar las bandejas portacables, a menudo presentes, cinta adhesiva o los populares «trípticos», que a menudo se incluyen con la caja. Cuando se trata de una caja pequeña como en nuestro caso, puede ser útil preparar el cableado EPS para la fuente de alimentación de la CPU (conector «CPU»), la fuente de alimentación de la GPU (conector «PCIe») y el siempre presente conector ATX de 24 PIN.



Es una buena idea tirar de la fuente de alimentación de la CPU a la esquina superior izquierda de la caja mirando perpendicularmente a donde está montada la placa base, la fuente de alimentación a la tarjeta cerca de la esquina inferior derecha, mientras que el conector ATX más grande a la parte central derecha de la placa base.

La propia fuente de alimentación debe atornillarse a la caja con tornillos de montaje específicos. Cada caja tiene un único lugar designado para ello. Preste atención al ventilador que está en la fuente de alimentación, para que tenga acceso constante a las tomas de aire después del montaje. Si la fuente de alimentación se encuentra en la parte inferior de la caja y no hay filtros desde la pared inferior, monte la fuente de alimentación con el ventilador orientado hacia el interior de la caja, de lo contrario puede quemar fácilmente la fuente de alimentación.

Tras los pasos mencionados, la fuente de alimentación está lista para ser conectada a la placa base.

Es importante fijar los soportes para posteriormente atornillar la placa base en la carcasa. Para ello, es buena idea que te lleves una placa base previamente preparada, así podrás conocer los huecos donde tienes que preparar los soportes roscados.

Hasta aquí la preparación de la caja, ahora queda montarlo todo.



Paso 3 Montaje de la placa base dentro de la caja

En esta fase, poco a poco empezará a surgir algo que ya se parece a un ordenador acabado. El siguiente paso es montar la placa base previamente preparada dentro de la carcasa. Todo lo que tienes que hacer es colocar la placa base sobre los soportes preparados y atornillar toda la placa a la carcasa con tornillos específicos. Aquí será muy útil un destornillador con la capacidad de atraer magnéticamente los tornillos.



Preste atención a un buen ajuste entre los conectores traseros de la placa base y la tapa de I/O, de modo que ningún clip metálico de la tapa metálica se enrolle en el centro de ninguno de los puertos, ya que más adelante podría tener problemas para conectar los dispositivos deseados a un puerto concreto.



Paso 3.1 Montaje de las unidades

En el siguiente paso, después de montar la placa base, tendrás la oportunidad de montar unidades SATA (2,5″ o 3,5″), si planeas tenerlas en tu ordenador. Para ello, necesitará un cable de señal SATA (la mayoría de las veces de color rojo con extremos negros) y un cable de alimentación SATA, que estoy seguro de que ya está en su ordenador, ya que es una parte integral de cualquier fuente de alimentación, incluso la más básica.



En nuestro caso, no había unidades SATA, por lo que no presentaremos el proceso exacto de conexión.

Sólo tiene que encontrar un lugar para atornillar la unidad si desea montarla en la parte frontal de la carcasa, es decir, donde ya se encuentra la placa base (esta opción sólo está disponible para unidades de 2,5″). A menudo, los usuarios que recurren al montaje en este lado de la carcasa, es decir, «a la vista», son aquellos que quieren exponer una interesante y bonita unidad SSD como, por ejemplo, nuestra IRDM PRO.

Casi todas las cajas tienen cajones especialmente preparados, que a menudo vienen con cierres rápidos específicos para unidades de 2,5″ y 3,5″ y no necesitan ni un solo tornillo para mantener la unidad firmemente asentada en un lugar.



Paso 3.2 Instalación de la tarjeta gráfica opcional

Si estás montando un ordenador para jugar, es probable que entre todos los componentes que estás preparando haya también una tarjeta gráfica. La tarjeta en sí es teóricamente opcional, como destacamos en el título de este paso de montaje, ya que la mayoría de los procesadores «azules» y «rojos» tienen una tarjeta gráfica integrada (iGPU). Tal tarjeta le permitirá ejecutar el escritorio sin problemas, manejar películas, el navegador y eso es todo lo que puede permitirse. Para jugar, se recomiendan las tarjetas gráficas dedicadas (GPU), que permiten obtener un rendimiento mucho mayor en juegos y aplicaciones exigentes.

Antes de empezar a instalar la tarjeta gráfica, es necesario retirar las «pistas», o tapas originales, de la parte posterior de la carcasa. Si esto no se hizo antes de montar la placa base en la carcasa, puede resultar más difícil hacerlo ahora.

Lo que queda es el pestillo de la ranura PCIe donde se asentará la tarjeta gráfica. Todo lo que tienes que hacer es presionarlo hasta que se quede en la posición abierta.



En este punto, todo lo que queda por hacer es insertar la tarjeta gráfica en la ranura PCIe, y el pestillo recién liberado encajará automáticamente en su lugar. Eso no es todo, ya que un paso importante es atornillar la GPU a la carcasa en lugar de los «raíles» retirados anteriormente. Para ello, se suelen utilizar los mismos tornillos que se emplean para atornillar la fuente de alimentación a la carcasa. Con las tarjetas actuales, es una buena idea utilizar los dos (o tres) lugares para apretarlos, ya que las tarjetas gráficas modernas son muy pesadas, y su instalación incorrecta puede provocar daños inminentes en la ranura PCIe. En el futuro, considera la posibilidad de añadir un soporte dedicado al final de la tarjeta para evitar que se hunda.

En nuestro caso, dejamos la mera conexión de la tarjeta a la ranura PCIe para el final, ya que se trata de una caja pequeña, y la presencia de la GPU en una caja pequeña dificulta aún más la conexión de todos los cables necesarios, de los que aprenderás más en el siguiente paso.



Paso 4 Conecte todos los cables

Ahora es el momento del proceso final de conectar todos los cables de señal y alimentación. Lo más probable es que estés tratando con componentes nuevos, así que presta atención al hecho de que todos los pestillos y otros componentes que sujetan los conectores en su lugar están todavía sin mecanizar, lo que a veces hará necesario utilizar un poco más de fuerza para conseguir colocar cada conector en su lugar. Muy a menudo, un fallo al encender el ordenador por primera vez se debe a que el cable de alimentación de la placa, la CPU o los cables de señal de la carcasa están mal conectados, a lo que nos referiremos en un momento.



Paso 4.1 Encendido de la placa base

Para alimentar completamente una placa base se necesita el conector más grande, que tiene 24 patillas: se llama conector ATX.

Todo lo que tiene que hacer es girar el cable ATX previamente preparado en el sentido correcto, de modo que el pestillo del conector coincida con el clip del conector de la placa base. Aquí es imposible insertar el enchufe de otra forma, porque las partes cuadradas y redondas de las clavijas específicas están diseñadas específicamente para ello. Es posible que tenga que utilizar un poco más de fuerza para presionarlo correctamente, por lo que sería una buena idea para apoyar la placa base en el lugar de la clavija desde el otro lado, de modo que no hay grietas en la placa de circuito de toda la placa base. Cuando oiga el clic del pestillo, podrá estar seguro de que el enchufe se ha presionado correctamente.



Paso 4.2 Alimentar el procesador

Lo más probable es que la fuente de alimentación de la CPU se encuentre en la esquina superior izquierda de la placa base y necesitará un conector EPS (firmado como «CPU» en el enchufe de la fuente de alimentación). El conector EPS consta de al menos un bloque de 4 patillas. Es posible que encuentres conectores con más clavijas en placas base que tengan una sección de alimentación de CPU más potente. Dichos conectores pueden constar de clavijas: ¡4 + 2 patillas, 4 + 4 patillas, o incluso 2 x (4 + 4 patillas)!



Al enchufar un conector EPS, el único y mayor problema puede ser el espacio limitado alrededor de este conector. Al igual que con el conector ATX, es importante invertir el conector con el pestillo hacia la lengüeta del conector para que exista la posibilidad de que el pestillo se enganche. En este caso tampoco es posible insertar el conector al revés, ya que la forma de las patillas está especialmente diseñada para que no surja este problema. Estas formas son universales para cualquier placa base y cualquier fuente de alimentación, por lo que no se dará la situación de que ninguna fuente de alimentación no encaje en ninguna placa base.



Paso 4.3 Encender la tarjeta gráfica

Un cable de alimentación de tarjeta gráfica, para el ojo inexperto, puede parecerse engañosamente a un cable de alimentación de CPU, el conector EPS antes mencionado. Lo más probable es que la fuente de alimentación de la tarjeta gráfica conste de dos conectores interconectados de 4 + 4 patillas. Algunas tarjetas (más débiles) sólo necesitarán un único cubo de 4 patillas, otras (más potentes) 4 + 2 o 4 + 4 patillas, mientras que otras tarjetas gráficas (las más potentes) pueden necesitar dos de estos conectores de 4 + 4 patillas.



Aquí no hay nada complicado, basta con preparar los cables de antemano, pasándolos por la parte trasera de la carcasa y enchufarlos a la tarjeta gráfica de forma que los enganches también coincidan entre sí, como en los casos anteriores. Procura no forzar ni romper los cables al enchufarlos, sobre todo si se trata de las últimas tarjetas de NV de la serie RTX 4000. Cuando oigas el característico «clic» igual que en las situaciones anteriores, puedes estar seguro de que la alimentación de la tarjeta gráfica se ha enchufado bien.



Paso 5 Conexión del cableado del chasis

Para quienes ensamblan un ordenador por primera vez, ésta suele ser una de las etapas más intimidantes. Se trata de conectar los botones de reinicio y encendido y los LED de señalización de la carcasa. El problema es que la mayoría de los componentes (incluida la tarjeta gráfica, que ocupa mucho espacio) ya están instalados en el ordenador, y los cables que intervienen en este paso son pocos, pero muy pequeños y sencillos, y están muy juntos.

Hablamos de cables como:
POWER SWITCH – dos cables, a menudo separados, que se encargan de poner en cortocircuito dos patillas concretas de la placa base cuando quieres arrancar el ordenador;
RESET SWITCH – también dos cables que se encargan de reiniciar el ordenador cuando se pulsa el botón correspondiente en la carcasa;
POWER LED – un LED que indica que el ordenador está funcionando;
HDD LED – un LED en la carcasa que indica el funcionamiento del disco duro (cada vez más raro).



Basta con echar un vistazo al manual o, para los más observadores, a la propia placa base y encontrar un grupo de varios pines con descripciones similares a las anteriores (por ejemplo, HDD L, RST SW, PWR SW, PW LED).

Sólo tienes que conectar cada cable según el diagrama visible a la placa base. El único problema puede ser el pequeño tamaño de los cables y el hecho de que todos los cables estarán uno al lado del otro. Conectarlos de forma incorrecta no amenazará con dañar el ordenador, pero puede dar un pequeño susto a la persona que lo monte al final, ya que es posible que el ordenador no arranque la primera vez desde el botón hasta que los cables estén bien colocados.



Además de la alimentación y los LED, también hay conectores USB y miniJack hembra en las carcasas, que también deben conectarse a la placa base en algún lugar. Los conectores se llaman USB (¡guau!) y HD_AUDIO y se encuentran generalmente en la parte inferior izquierda de la placa base.



Como siempre, cuida el orden de los cables enchufándolos en el conector y listo. Estos conectores sólo caben por un lado, como casi todos los cables que has conectado hasta ahora.



Resumen

¡Fin! Ya está. Has montado con éxito tu primer ordenador. Abajo hay algunas fotos del equipo terminado:

Sin embargo, si has leído esta guía antes de encargar tu hardware y estás buscando componentes para tu primera máquina de ensueño, echa un vistazo a nuestro sitio, donde encontrarás las unidades SSD SATA y M.2 más eficientes, ¡así como módulos RAM rápidos y de aspecto sensacional! Puedes encontrar esto y mucho más AQUÍ.

Recuerda también que después de montar el ordenador, es necesario instalar un sistema operativo. Para instalar dicho sistema puede resultarle útil utilizar nuestro USB, que también puede encontrar AQUÍ.

Si hay alguna pregunta a cualquiera de los pasos descritos, puede encontrarnos en – marketing@goodram.com. Puedes encontrar nuestra página de facebook AQUÍ.
